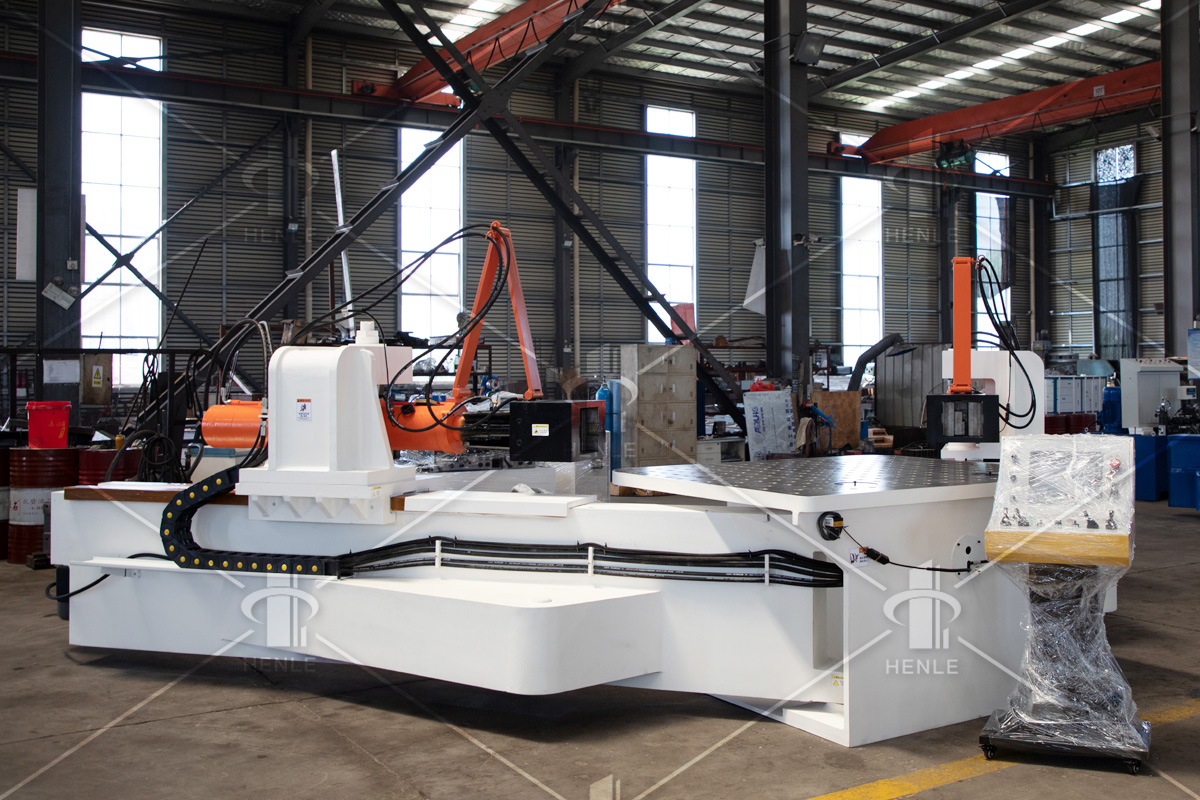

数控拉弯机是一种用于金属型材（如铝型材、钢型材等）冷弯成型的关键设备，其主要功能是通过拉伸和弯曲的复合作用，将直型材加工成具有特定曲率半径的弧形或环形或复杂曲面构件，同时避免材料因纯弯曲产生的起皱、截面畸变或断裂等问题。
与传统纯弯曲工艺（如压弯、滚弯）不同，数控拉弯机在弯曲的同时对型材施加轴向拉力，使材料在塑性变形前处于受拉状态，从而避免弯曲过程中出现的截面畸变（如薄壁塌陷）、起皱、裂纹等问题，确保成型件的尺寸精度和表面质量。
其典型应用领域包括：航空航天（飞机蒙皮、舱门框）、轨道交通（高铁/地铁车体骨架、车门）、建筑幕墙（弧形铝型材装饰条）、汽车制造（底盘纵梁、保险杠）、家具制造（金属扶手、护栏）等。

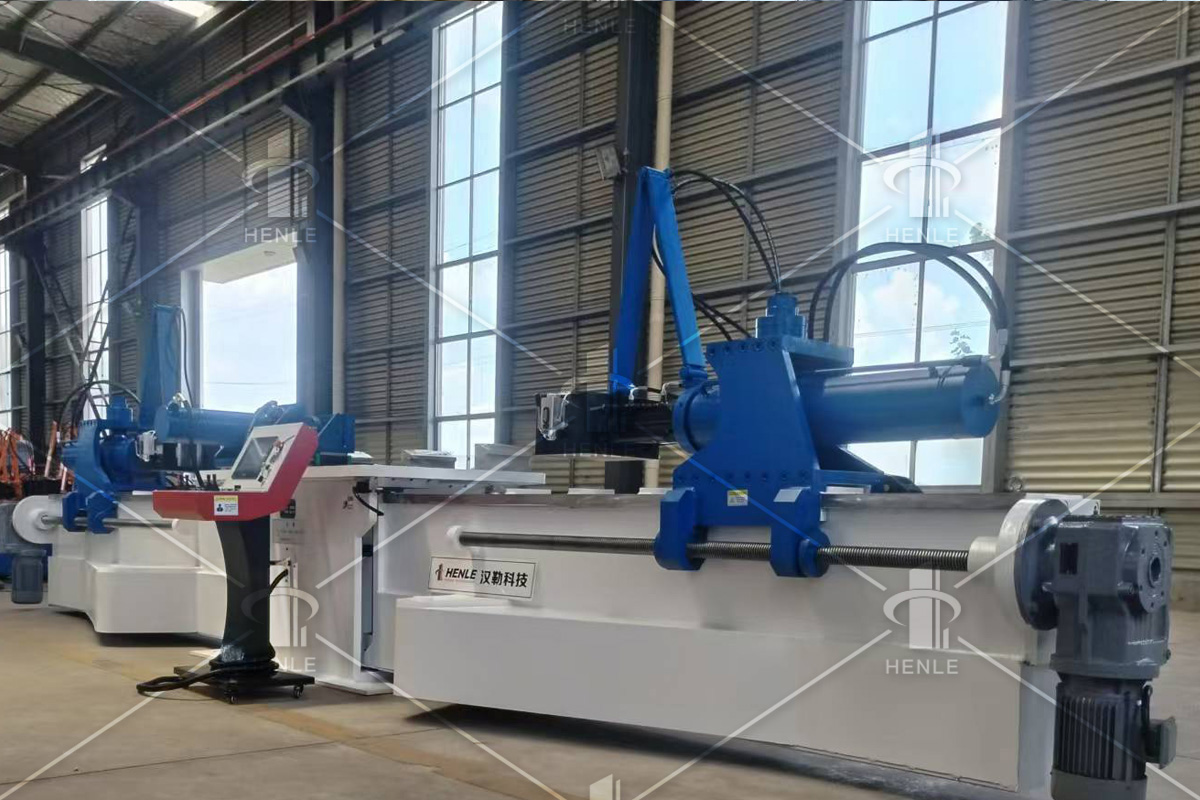

数控拉弯机：结构特征
1.机身框架
采用高强度钢板焊接或整体铸造而成，具备高刚性和抗变形能力，确保设备在拉弯过程中受力均匀，避免因机身变形影响加工精度。
2.拉伸系统
- 拉伸油缸/电机：提供持续、可控的拉力，通常采用双油缸同步驱动（对称布置），确保型材两端受力均衡，防止单侧拉伸导致的扭曲。
- 夹钳装置：直接接触型材端部的夹持部件，需具备高夹紧力（防滑动）和可调夹持范围（适配不同截面型材）。
3.弯曲系统
- 弯曲模/靠模：根据目标曲率定制，通常为可更换模块，支持多规格型材加工。靠模通过伺服电机或液压缸驱动，精确控制弯曲角度和半径。
- 反力架/支撑机构：在弯曲过程中为型材提供反向支撑，抵消拉伸时的弹性回弹，确保成型后的形状稳定性。部分设备采用多点支撑或随动式支撑，适应复杂截面的变形需求。
4.控制系统
以PLC或工业计算机为核心，集成人机交互界面（HMI），可预设拉伸力、弯曲速度、保压时间等参数。高端机型配备伺服闭环控制技术，实时监测拉力、位移、压力等数据，并通过反馈调节实现高精度成型（误差≤0.5mm/m）。
5.辅助系统
包括液压站（提供动力源）、冷却润滑系统（降低关键部件温升）、安全防护装置（如急停按钮、光栅保护）等，保障设备长期稳定运行和操作安全。
数控拉弯机的优势
1.高精度成型，质量稳定
- 抗畸变能力强：通过“拉伸+弯曲”复合工艺，轴向拉力抵消弯曲时的压缩应力，有效消除纯弯曲引起的截面畸变（如薄壁型材的塌陷）、起皱及裂纹问题。
回弹可控：金属弯曲后存在弹性回弹（约1°~5°），拉弯机通过调整拉伸量和弯曲角度，可精准补偿回弹。配合伺服控制和精密靠模，可实现曲率半径R≥50mm的高精度成型，尺寸公差控制在±0.5mm以内，满足航空级、轨道级等高要求场景。
2.材料利用率高，成本更低
- 冷加工无损耗：无需加热（如热弯需消耗能源），避免了氧化皮、烧损等问题；且成型过程中材料几乎无废料（仅需预留少量切割余量），材料利用率比传统工艺提升20%~40%。
- 减少返工：一次成型合格率高（≥95%），大幅降低因尺寸偏差导致的二次加工成本。
3.适应性强，柔性化程度高
- 型材覆盖范围广：支持铝合金（6061、7075）、不锈钢（304、316）、碳钢（Q235、Q345）、钛合金等多种材质，截面类型包括角钢、槽钢、工字钢、矩形管、圆管、异形管等。
- 规格切换灵活：通过更换夹钳（适配不同截面）、调整靠模（设定曲率半径）和输入参数（如拉伸力、弯曲速度），可在短时间内完成不同尺寸/曲率的生产切换，适合多品种、小批量定制化需求。
4.高效节能，运行成本低
- 成型效率高：单次成型周期短（通常5~15分钟），配合自动化上下料系统，单台设备日均产能可达数百件（远超人工或半自动设备）。
能耗低：液压驱动为主（部分机型配伺服电机），能耗仅为热弯设备的1/3~1/2；且无废气、粉尘排放，符合绿色制造要求。
总之，数控拉弯机是一种专用于金属型材冷弯成型的设备，凭借其可靠的结构设计和复合工艺原理，在金属型材成型领域展现出高精度、高效率、高适应性等优势，广泛应用于航空航天、轨道交通、建筑幕墙、汽车制造等领域。
